SCHEMA E PRINCIPIO DI FUNZIONAMENTO DELLA CENTRALE TERMOELETTRICA

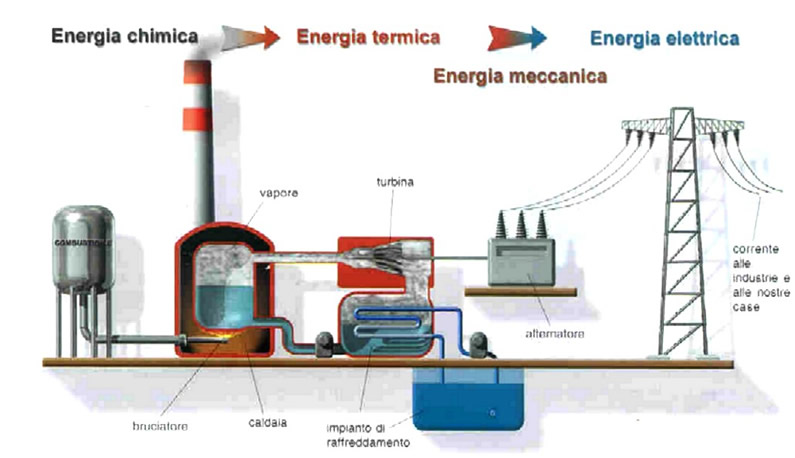

schema di centrale termoelettrica

COME FUNZIONA

Le centrali termoelettriche, sostanzialmente, sono costituite da sistemi di conversione che utilizzano l'energia chimica dei combustibili per trasformarla in energia elettrica.

Le centrali termoelettriche sono caratterizzate da una caldaia, alimentata automaticamente dal deposito che contiene il combustibile e attraversata da una serpentina nella quale circola l'acqua.

L'acqua, grazie alla combustione e all'energia termica conseguente, viene riscaldata fino a 300°C e si trasforma in vapore; questo viene ulteriormente riscaldato fino a 450°C ed acquisisce una notevole pressione.

Il vapore convogliato sulla turbina, cede la sua energia cinetica facendo ruotare la stessa.

La turbina, collegata all'asse dell'alternatore lo trascina in rotazione. Nell'alternatore, grazie al fenomeno dell'induzione elettromagnetica, l'energia meccanica trasmessa dalla turbina, viene trasformata in energia elettrica.

L'energia elettrica prodotta dall'alternatore viene trasmessa al trasformatore che ne innalza la tensione, per evitare perdite, prima di immetterla nella rete di distribuzione.

Il vapore che esce dalla turbina viene riportato allo stato liquido nel condensatore e ripompato nella caldaia.

Il camino provvede ad espellere nell'atmosfera i fumi della combustione.

TRAFORMAZIONI ENERGETICHE IMPIANTI E MACCHINE

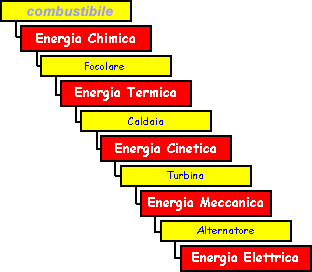

trasformazioni energetiche

SERBATOIO COMBUSTIBILE

BRUCIATORE

CALDAIA

TURBINA

CONDENSATORE

ALTERNATORE

TRASFORMATORE

DISTRIBUZIONE

IMPATTO AMBIENTALE

Questo tipo di centrale inquina fortemente l'aria  con i fumi della combustione.Il monossido di carbonio, l'anidride solforosa, gli ossidi di azoto, il piombo e gli idrocarburi sono detti inquinanti atmosferici primari.
In particolari condizioni climatiche, e cioè quando l'aria non circola e gli inquinanti permangono a lungo nell'atmosfera, si verificano reazioni chimiche, favorite dalla luce del sole, che danno luogo a un insieme di prodotti, denominati nel loro complesso "smog", e che rappresentano gli inquinanti atmosferici secondari.
Un discorso a parte va fatto per l'anidride carbonica, la quale è un componente naturale dell'aria, ed è indispensabile per tutti i processi biologici, ma è anche responsabile della regolazione della temperatura dell'aria.
L'anidride solforosa e gli ossidi di azoto, che si generano dalla combustione del carbone e dei derivati del petrolio, provocano il fenomeno delle piogge acide. Combinandosi con l'acqua piovana, l'anidride solforosa si trasforma in acido solforico e gli ossidi di azoto in acido nitrico, e poi ricadono al suolo. L'effetto di queste piogge è progressivo e insidioso, esse producono un accumulo di acidi nel terreno e nelle acque dei fiumi e dei laghi, danneggiando gravemente gli ecosistemi, a partire dalla vegetazione.
L'enorme immissione di CO2 nell'atmosfera impedisce alla Terra di reirradiare nello spazio l'energia che riceve dal Sole, provocando l'effetto serra, cioè il riscaldamento dell'atmosfera, che, a sua volta, provoca l'aumento della temperatura dei ghiacci, determinando un innalzamento del livello del mare, e quindi la sommersione delle regioni costiere, che, come è noto, sono le regioni più popolate della Terra.
Lo smog, il piombo e il monossido di carbonio agiscono in modo diretto sulla funzione respiratoria dei viventi, provocando gravi malattie polmonari.

Non trascurabili i danni all'ecosistema  del corpo idrico utilizzato per gli scarichi termici dell'acqua.

L'impianto, come tutte le altre centrali del resto, occupando una certa superficie, normalmente recintata, allontana dalla zona la fauna e, i vari edifici connessi al suo funzionamento comportano sempre un certo impatto sull'ambiente dal punto di vista paesaggistico.

Nella sala macchine sia le turbine, sia i generatori di corrente producono un rumore costante di parecchi decibel che, a lungo andare, provoca danni all'udito degli operatori, per cui, questi, devono essere sottoposti a periodici controlli medici.

Le macchine elettriche, quali gli Alternatori e le Dinamo, per effetto dello strisciare delle spazzole sul collettore generano un certo scintillio. L'arco voltaico scompone l'Ossigeno dell'aria O2 in O, che legandosi poi ad altre molecole, forma Ozono O3, gas velenoso dal caratteristico odore di aglio.
